Проверка работы арифметико-логического устройства в ПЛИС
Инструкция по реализации прототипа описана здесь.
После того, как вы создали свое АЛУ и проверили его на прохождение тестирующего модуля, вы можете использовать предложенный модуль окружения nexys_alu.v, который позволяет связать вашу логику с периферией, расположенной на плате Nexys-A7. Для его подключения, скачайте и добавьте файл в проект, либо скопируйте содержимое в новый .v файл вашего проекта. В окне Sources нажмите на него ПКМ и выберите Set as Top, после чего в иерархии он станет главным, подключив ваш собственный модуль АЛУ. Для того, чтобы дизайн мог физически подключиться к периферии, нужно в проекте выбрать Add Sources, Add or create constraints и подключить файл nexys_a7_100t.xdc. Если у вас уже подключен этот файл, необходимо заменить данные на те, которые предложены в текущей лабе.

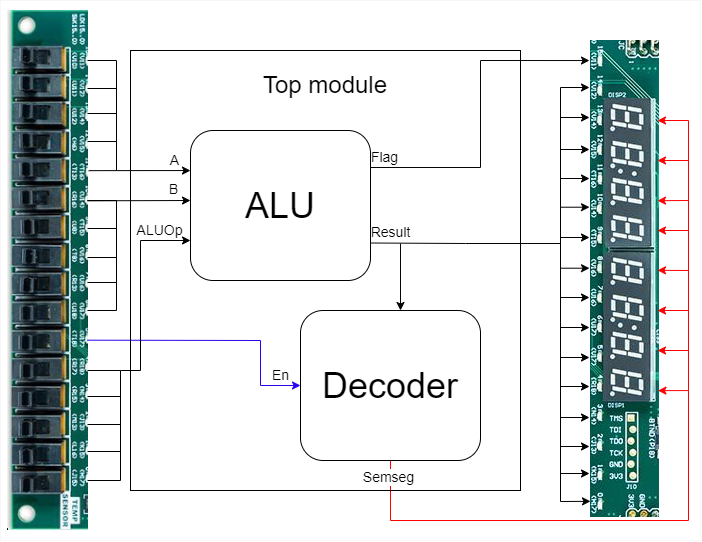

После этого наше устройство будет выглядеть так:

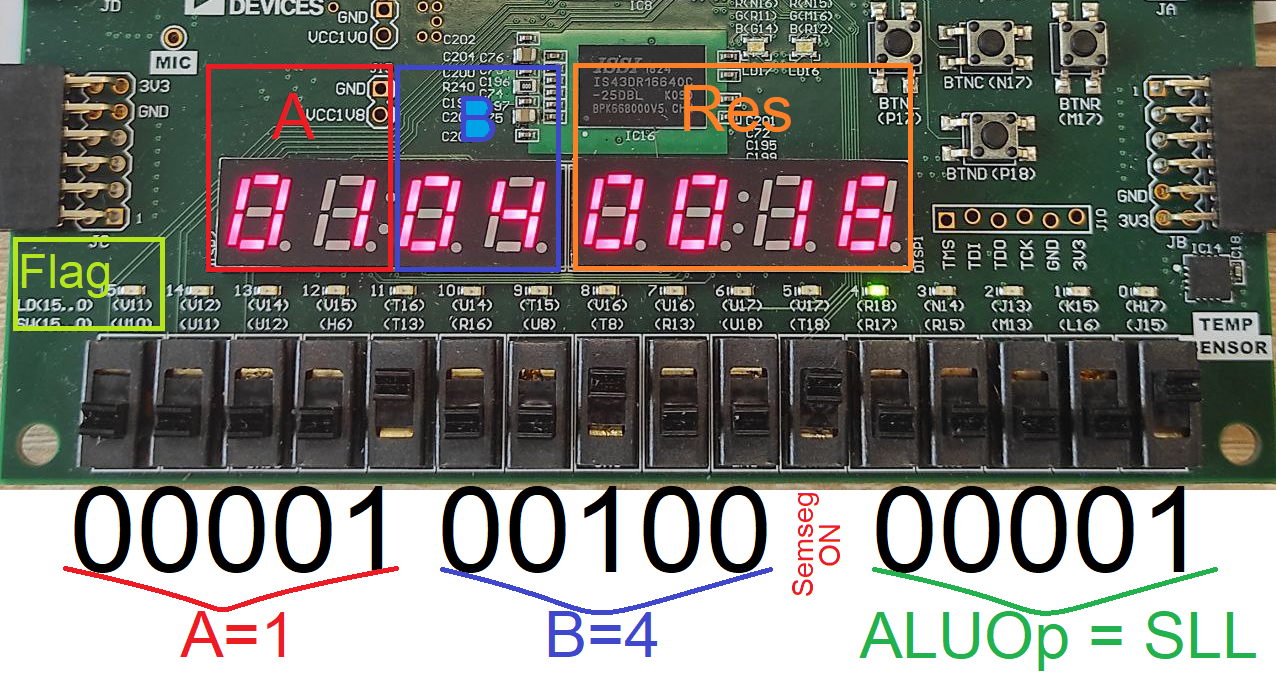

Подключенное окружение позволяет производить ввод входных значений (А и В) и управляющего сигнала (ALUOp) с помощью переключателей (номер переключателя отображен на самом краю платы), расположенных на плате. А: 15-11, В: 10-6, ALUOp: 4-0, а переключатель №5 активирует семисегментные индикаторы, на которых отображается на левом блоке операнды А и В, а на правом - ALUOp. На светодиодах, расположенных над переключателями отображается выходное значение в двоичном формате, а 15-й светодиод отвечает за сигнал Flag
Управление АЛУ через плату
Попробуйте выставить на переключателях различные опкоды, такие как сложение, вычитание, сдвиг и сравнения, убедитесь, что все работает исправно и сдавайте работу.
