Проверка работы полного 32-битного сумматора в ПЛИС
После того, как вы создали проверили на моделировании 32-разрядный сумматор, вам необходимо проверить его работу на прототипе в ПЛИС.
Для этого вам потребуется модуль верхнего уровня nexys_adder.sv,
который позволяет связать вашу логику с периферией, расположенной на плате Nexys-A7.
Для его подключения, скачайте и добавьте файл в проект, либо скопируйте содержимое в новый
.sv файл вашего проекта. В окне Sources нажмите на него ПКМ и выберите Set as Top,
после чего в иерархии он станет главным (название главного модуля выделено жирным шрифтом).
Более подробно работа с иерархией модулей в САПР Vivado описана
здесь.
Для того, чтобы входы и выходы этого модуля были соединены с нужными входами и выходами ПЛИС,
нужно в проекте выбрать Add or create constraints и подключить файл
nexys_a7_100t.xdc. На рис. 1 представлен пример иерархии проекта,
готовой к созданию битстрима (двоичного файла, предназначенного для конфигурации ПЛИС таким образом,
чтобы она воспроизводила логику описанного вами модуля).

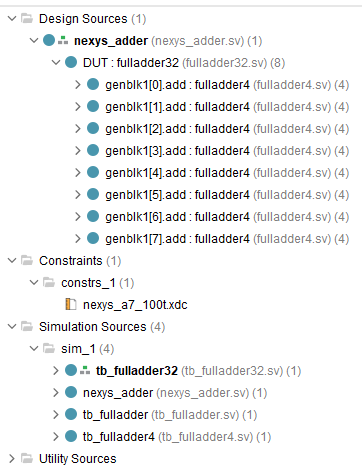

Рисунок 1. Пример иерархии проекта с модулем верхнего уровня nexys_adder.
После этого наше устройство будет выглядеть, как представлено на рис. 2:
Рисунок 2. Структурная схема модуля nexys_adder.
Модуль nexys_adder позволяет подавать данные с переключателей {\Huge \color{#FF6666}❶} на входы a_i, b_i,
а так же передавать входной бит переноса с помощью кнопки {\Huge \color{#FF6666}❷} BTND на вход carry_i.
Переключатели делятся пополам между операндами a_i, b_i (переключатели sw[7:0] относятся к
операнду b_i, переключатели sw[15:8] относятся к операнду a_i). Так как переключателей
всего 16, каждому операнду достается только по 8. Таким образом, с переключателей можно ввести
8 младших бит каждого из операнда.
Старшие биты дополняются нулями, это значит что на нашем прототипе можно складывать числа в
диапазоне [0:255] (плюс можно прибавлять входной бит переноса),
а значит диапазон результатов будет [0:511].
Семисегментные индикаторы {\Huge \color{#FF6666}❸} отображают на левом блоке значение операндов a_i и b_i
в шестнадцатеричном формате, а на правом — результат сложения. Светодиоды {\Huge \color{#FF6666}❹},
расположенные над переключателями, дублируют сумму, представляя ее в двоичном формате.
На рис. 3 показано сложение (A=0x48) + (B=0x18) == 0x60 при нулевом входном переносе
(нулевом, т.к. не нажата кнопка BTND aka сигнал Pin)

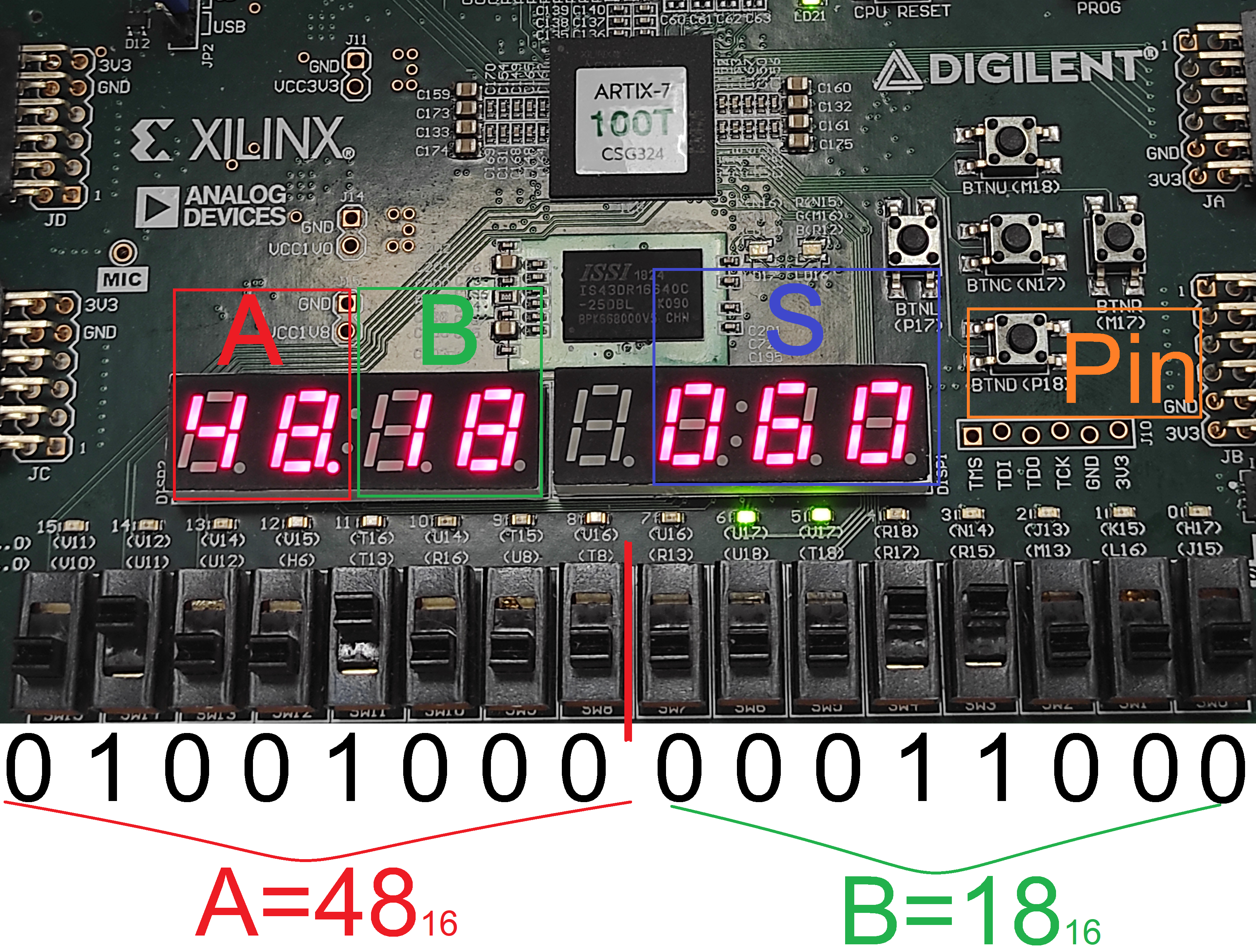

Рисунок 3. Использование сумматора для вычисления выражения 0x48 + 0x18 в ПЛИС.
Дальше нужно создать битстрим и прошить его в ПЛИС по инструкции.
