Список типичных ошибок при работе с Vivado и Verilog

Содержание

Ошибки, связанные с САПР Vivado
1.1 Не запускается симуляция: FATAL_ERROR: PrivateChannel: Error creating client socket
1.2 Не запускается симуляция: boot::filesystem::remove: Процесс не может получить доступ к файлу, т.к. этот файл занят другим процессом
1.3 Вылетает Vivado при попытке открыть схему
1.4 Не устанавливается Vivado: The following fatal error encountered while installing files: Unable to open archive
Ошибки синтаксиса языка Verilog
2.1 concurrent assignment to a non-net is not permitted
2.2 procedural assignment to a non-register test is not permitted, left-hand side should be reg/integer/time/genvar
2.3 'имя сигнала' is not a type
2.4 cannot find port on this module

Ошибки связанные с САПР Vivado

Не запускается симуляция FATAL_ERROR PrivateChannel Error creating client socket

Причина: ошибка связана с проблемами Win Sockets, из-за которых симуляция не может быть запущена на сетевых дисках.
Способ воспроизведения ошибки: создать проект на сетевом диске.
Решение: Скорее всего, вы создали проект на диске H:/. Создайте проект на локальном диске (например, на рабочем столе диске C:/)

Не запускается симуляция boot filesystem remove Процесс не может получить доступ к файлу

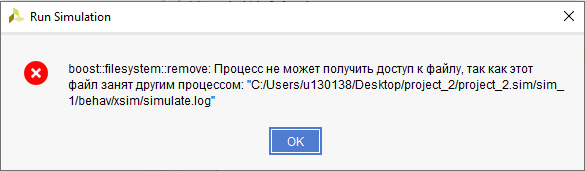

Скриншот ошибки:

Причина: вы запустили симуляцию с другим top level-модулем, не закрыв предыдущую симуляцию.
Скорее всего, после создания тестбенча, вы слишком быстро запустили первую симуляцию. Из-за этого, Vivado не успел обновить иерархию модулей и сделать тестбенч top-level-модулем. На запущенной симуляции все сигналы находились в Z и X состояниях, после чего вы попробовали запустить ее снова. К моменту повторного запуска иерархия модулей обновилась, сменился top-level, что и привело к ошибке.
Способ воспроизведения ошибки: запустить симуляцию, создать новый файл симуляции, сделать его top-level-модулем, запустить симуляцию.
Решение: Закройте предыдущую симуляцию (правой кнопкой мыши по кнопки SIMULATION -> Close Simulation) затем запустите новую.

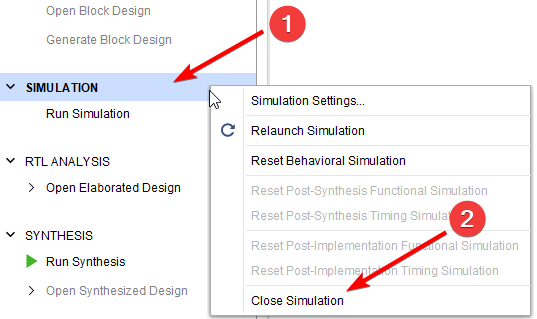

Иллюстрация закрытия симуляции:

Вылетает Vivado при попытке открыть схему

Причина: кириллические символы (русские буквы) в пути рабочей папки Vivado. Скорее всего, причина в кириллице в имени пользователя (НЕ В ПУТИ УСТАНОВКИ VIVADO).
Способ воспроизведения ошибки: (см. решение, только для воспроизведение необходимо сделать обратно, дать папке имя с кириллицей)
Решение: Чтобы не создавать нового пользователя без кириллицы в имени, проще назначить Vivado новую рабочую папку.
Для этого:

Создайте в корне диска C:/ какую-нибудь папку (например Vivado_temp).
Откройте свойства ярлыка Vivado (правой кнопкой мыши по ярлыку -> свойства) 2.1 Если у вас нет ярлыка Vivado на рабочем столе, вместо этого вы запускаете его из меню пуск, кликните в меню пуск правой кнопкой мыши по значку Vivado -> открыть расположение файла. Если там будет ярлык выполните пункт 2, если там будет исполняемый файл — создайте ярлык для этого файла (правой кнопкой мыши по файлу -> создать ярлык) и выполните пункт 2.
В поле "Рабочая папка", укажите путь до созданной вами директории (в примере пункта 1 этот путь будет: C:/Vivado_temp). Нажмите "ОК".

Не устанавливается Vivado Unable to open archive

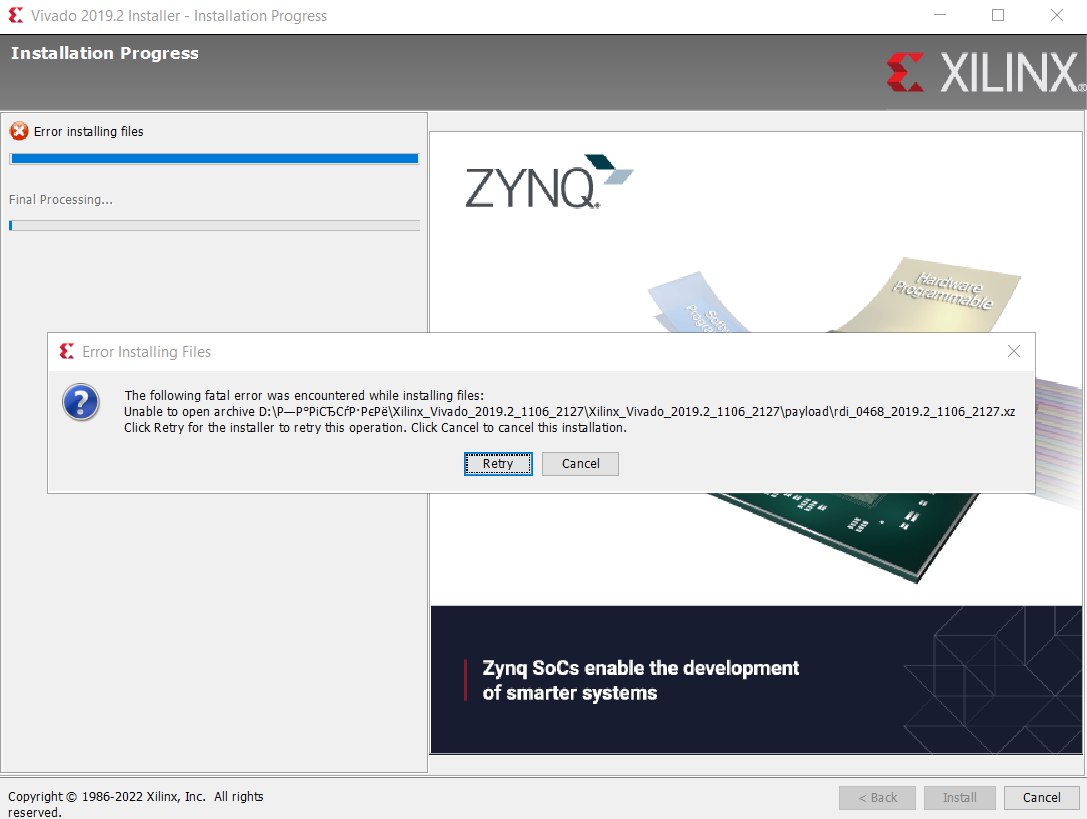

Иллюстрация:

Причина: Скорее всего, проблема в том, что файлы установки (НЕ ПУТЬ УСТАНОВКИ VIVADO) расположены по пути с кириллическими символами (например, в какой-то личной папке "Загрузки").
Решение: Переместите файлы установки в директорию, не содержащую кириллицу в пути.

Ошибки синтаксиса языка Verilog

concurrent assignment to a non-net is not permitted

Запрещено выполнять непрерывное присваивание (assign) к объектам, не являющимися цепями. Скорее всего, вы пытались выполнить assign b = a;, где b является регистром.

module alu(input a, input b,
  input [3:0] alu_op,
  output reg flag,
  output reg result
);

assign flag = alu_op[3] ? (a > b) : 1'b0; // ошибка
endmodule

procedural assignment to a non-register test is not permitted left-hand side should be reg

Запрещено использовать процедурное присваивание (присваивание в блоке always или initial) объектам, не являющимися регистрами. Скорее всего, вы пытались выполнить b = a; или b <= a; блоке always/initial, где b является проводом.

module adder(input a, input b, output c);
always @(*) begin
  c = a ^ b;  // ошибка, процедурное присваивание
              // к проводам запрещено
end
endmodule

имя сигнала is not a type

Скорее всего, компилятор не распознал присваивание, поскольку оно было записано с ошибками. Вне блоков always и initial можно выполнять только непрерывное присваивание (через assign).

module adder(input a, input b, output c);
c = a ^ b;  // ошибка, для непрерывного присваивания
            // необходимо ключевое слово assign
endmodule

cannot find port on this module

Имя порта, указанного при подключении модуля (после точки) не соответствует ни одному имени сигналов подключаемого модуля

Пример

module adder(input a, input b, output c);
  assign c = a ^ b;
endmodule

module testbench();
reg A, B;
wire C;
adder DUT(
  .A(A),  // <- здесь будет ошибка,
          // т.к. в модуле adder нет порта 'A'
  .b(B),
  .c(C)
);
endmodule
