Как открыть цифровую схему проекта
Вы написали модуль, но не знаете, как открыть цифровую схему?
Сохраняем модуль –> Слева на панели управления раскрываем вкладку RTL ANALYSIS –> Раскрываем вкладку Open Elaborated Design –> Нажимаем на Schematic:
Обратите внимание, что во вкладках SYNTHESIS и IMPLEMENTATION также есть возможность открыть Schematic. Запуск в них строит схему на основе примитивных компонентов ПЛИС. В данной лабораторной работе нам интересна именно цифровая схема, собранная из логических элементов. Получить её можно только во вкладке RTL ANALYSIS.
Нажимаем ОК:

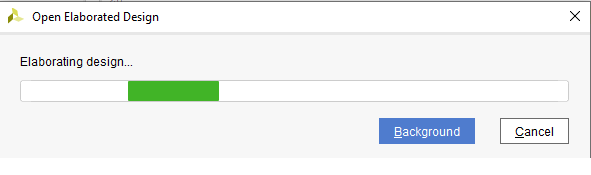

Ждём или нажимаем background, чтобы синтез схемы выполнялся в фоновом режиме:

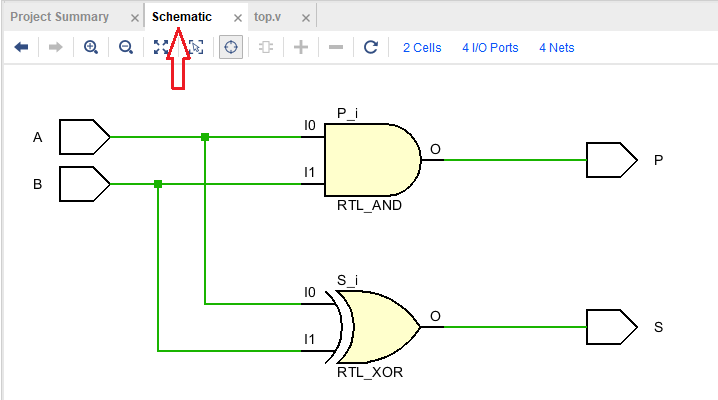

После этого во вкладке Schematic вы должны увидеть свою схему:
Вы обновили модуль, но схема осталась прежней?

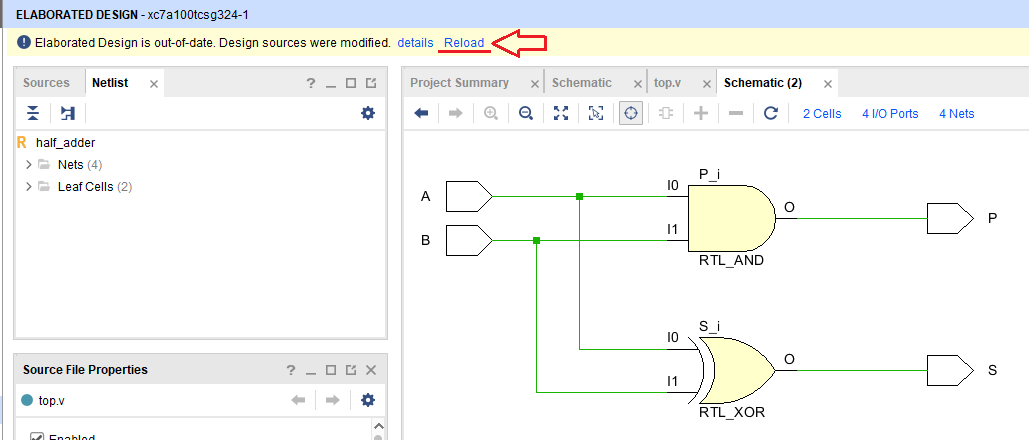

Сохраняем модуль –> Сверху над схемой появилась желтая полоса, нажимаем Reload:

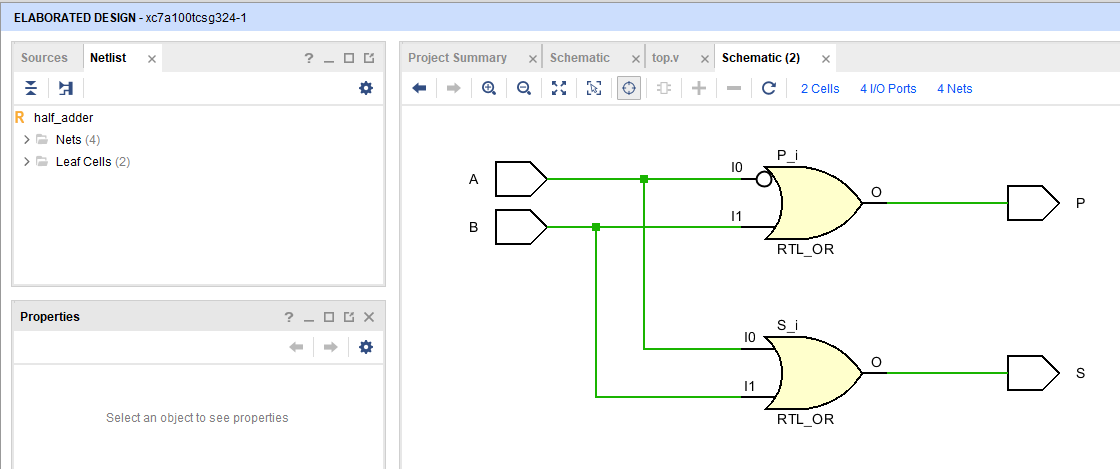

Ждём загрузку... и вот она, наша новая схема:
