Проверка работы регистрового файла на ПЛИС

Если вы не понимаете, что лежит в этой папке, или если надо вспомнить, как прошить ПЛИС, можно воспользоваться этой инструкцией

Note

Список подключенной периферии

• Переключатели — установки адреса, данных.
• BTND — запись

...

Для работы с регистровым файлом, необходимо выставлять сигналы адресов и данных. У платы недостаточно переключателей для такого количества входов регистрового файла, поэтому адреса и данные задаются одним источником ввода:

1. Ввод адресов (read_address1_i/read_address2_i/write_address_i) регистрового файла осуществляется через переключатели sw[14:0]. Для того чтобы выставить введенные адреса на входные порты регистрового файла, необходимо нажать кнопку BTND.
2. После выставления адресов, переключатели можно использовать в качестве ввода первых шестнадцати бит данных. Для записи введенных данных по адресу write_address_i используется кнопка BTNR.

На левом блоке семисегментных индикаторов (индикаторы 7-4) отображаются нижние 16 бит порта read_data1_o, а не правом блоке семисегментных индикаторов (индикаторы 3-0) отображаются нижние 16 бит порта read_data2_o.

Управление регистровым файлом.

Ниже показан пример последовательности действий для работы с платой.

Установка значения 5'b10101 на входы A1,A2,A3.

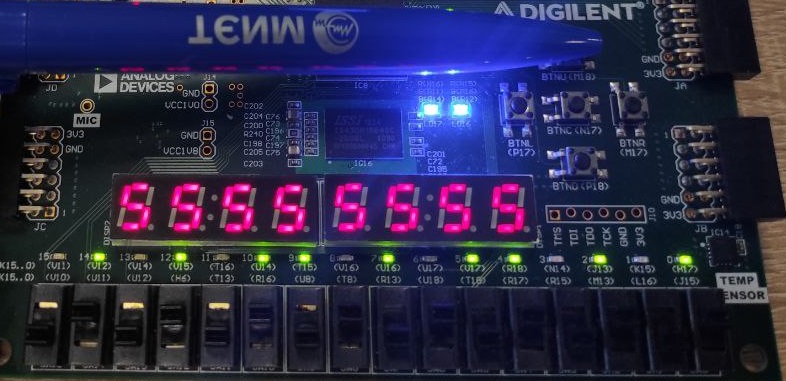

Запись информации по адресу А3.

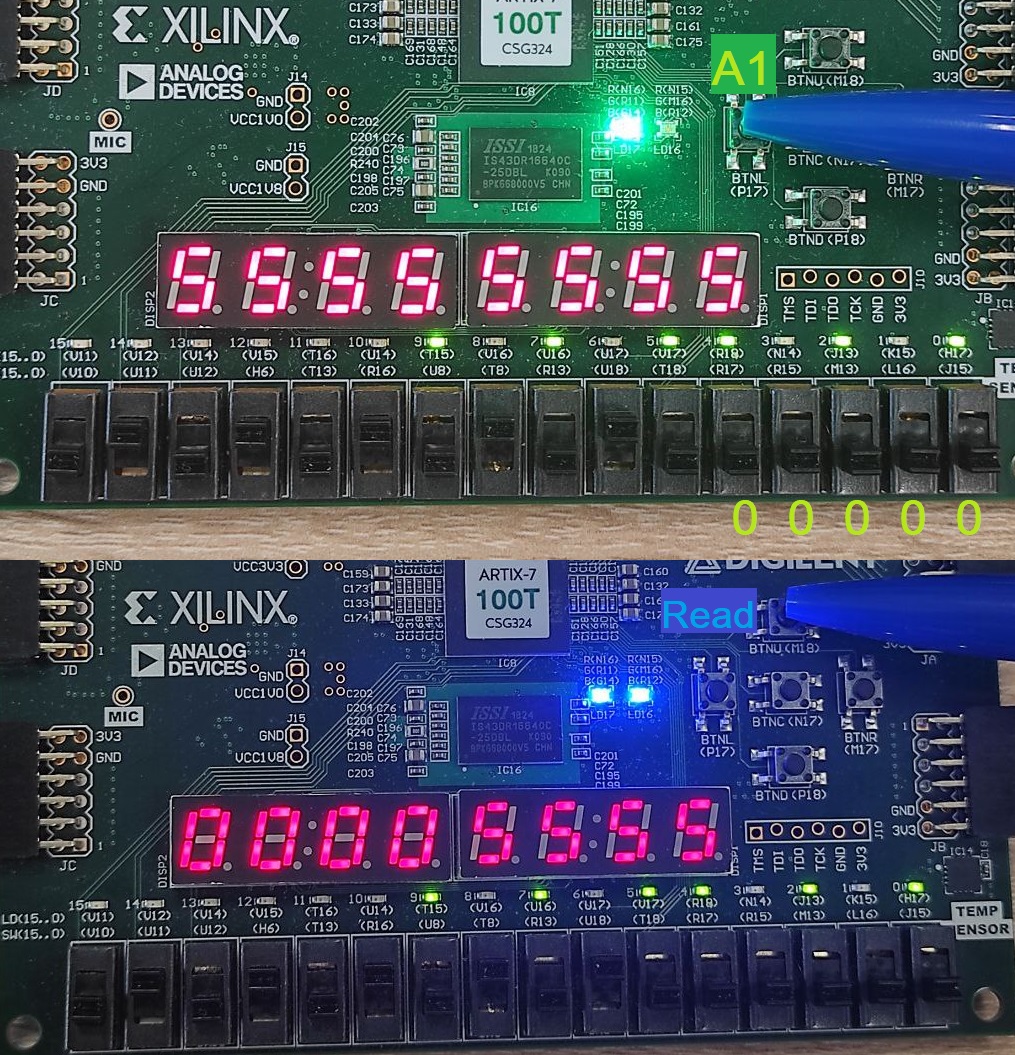

Чтение по адресам А1 и А2.

Для того чтобы считать информацию по любому адресу, достаточно установить желаемый адрес на один из портов чтения и нажать на кнопку чтения.

Попробуйте записать информацию в нулевой регистр, затем по другим адресам, после чего считайте записанную информацию и убедитесь, что она соответствует той, которую вы записывали (с учетом особенностей регистрового файла RISC-V).
