Лабораторная работа 12 "Увеличение количества источников прерываний с помощью дейзи-цепочки"

В базовом варианте лабораторных работ вам было предложено реализовать процессорную систему с одним источником прерываний. Этого достаточно для выполнения лабораторных работ, однако, в случае если вы захотите увеличить количество периферийных устройств, поддержка только одного источника прерываний станет источником проблем. В данной лабораторной работе вы реализуете блок приоритетных прерываний и интегрируете его в контроллер прерываний, увеличив число источников прерываний до 16.

Цель

Разработать блок приоритетных прерываний (БПП), построенный по схеме дейзи-цепочки.
Интегрировать БПП в контроллер прерываний.

Теория

В случае, если в процессорной системе более одного источника прерываний, необходимо разобраться с тем, что делать, если произойдет коллизия (наложения) нескольких источников прерываний. Необходимо организовать приоритет прерываний. Со схемотехнической точки зрения, проще всего реализовать схему со статическим приоритетом. Одной из таких схем является дейзи-цепочка. Пример такой схемы вы можете увидеть на рис. 1.

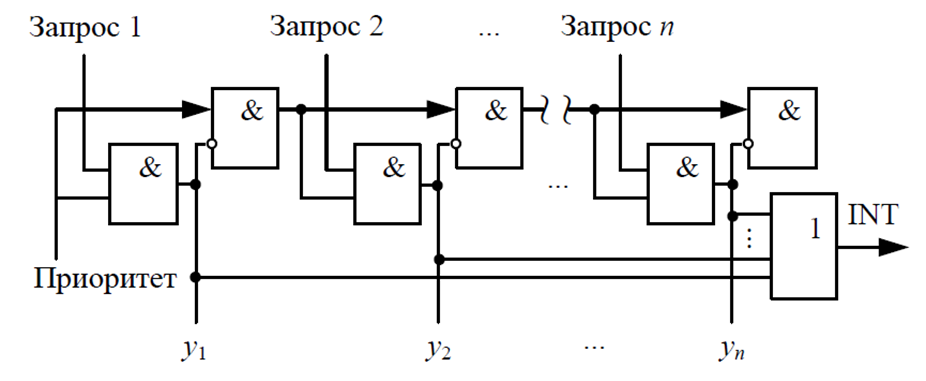

Рисунок 1. Структурная схема daisy-цепочки.

Дейзи-цепочка состоит из двух массивов элементов И. Первый массив (верхний ряд элементов) формирует многоразрядный сигнал (назовем его для определенности ready, на рис. 1 он обозначен как "Приоритет"), который перемножается с запросами с помощью массива элементов И нижнего ряда, формируя многоразрядный сигнал y. Обратите внимание на то, что результат операции И на очередном элементе нижнего массива влияет на результат И на следующем за ним элемента верхнего массива и наоборот (readyₙ₊₁ зависит от yₙ, в то время как yₙ зависит от readyₙ). Как только на одном из разрядов y появится значение 1, оно сразу же распространится в виде 0 по всем оставшимся последующим разрядам ready, обнуляя их. А обнулившись, разряды ready обнулят соответствующие разряды y (нулевые разряды ready запрещают генерацию прерывания для соответствующих разрядов y).

Для описания верхнего ряда элементов И на языке SystemVerilog будет удобно воспользоваться конструкцией generate for, о которой рассказывалось в ЛР 1 "Сумматор" (необходимо сделать непрерывное присваивание readyₙ & !yₙ для n+1-ого бита ready).

Нижний массив элементов И можно описать через непрерывное присваивание побитового И между ready и сигналом запросов на прерывание.

Практика

Рассмотрим реализацию нашего контроллера прерываний:

Рисунок 2. Структурная схема блока приоритетных прерываний.

Помимо портов clk_i и rst_i, модуль daisy_chain будет иметь 3 входа и три выхода:

masked_irq_i — 16-разрядный вход маскированного запроса на прерывания (т.е. источник прерывание уже прошел маскирование сигналом CS-регистра mie).
irq_ret_i — сигнал о возврате управления основному потоку инструкций (выход из обработчика прерываний)
ready_i — сигнал о готовности процессора к перехвату (т.е. прямо сейчас процессор не находится в обработчике перехвата). Это нулевой бит сигнала ready в дейзи-цепочке. Пока ready_i равен нулю, дейзи-цепочка не будет генерировать сигналы прерываний.
irq_o — сигнал о начале обработки прерываний
irq_cause_o — причина прерывания.
irq_ret_o — сигнал о завершении обработки запроса на прерывания. Будет соответствовать cause_o в момент появления сигнала mret_i.

Внутренний сигнал cause является сигналом y с рис. 1. Как пояснялось выше, этот сигнал может содержать только одну единицу, она будет соответствовать прошедшему запросу на прерывание. А значит этот результат можно использовать в качестве сигнала для идентификации причины прерывания. При этом, свертка по ИЛИ этого сигнала даст итоговый запрос на прерывание.

Однако, как упоминалось в ЛР10, спецификация RISC-V накладывает определенные требования на кодирование кода mcause для причины прерывания. В частности, необходимо выставить старший бит в единицу, а значение на оставшихся битах должно быть больше 16. Схемотехнически это проще реализовать выполнив склейку {12'h800, cause, 4'b0000} — в этом случае старший разряд будет равен единице, и если хоть один разряд cause будет равен единице (а именно это и является критерием появления прерывания), младшие 31 бит mcause будут старше 16.

Регистр на рис. 2 хранит значение внутреннего сигнала cause, чтобы по завершению прерывания выставить единицу на соответствующем разряде сигнала irq_ret_o, который сообщит устройству, чье прерывание обрабатывалось ранее, что его обработка завершена.

Задание

Реализовать модуль daisy_chain.
Интегрировать daisy_chain в модуль irq_controller по схеме, представленной на рис. 3.
Отразить изменения в прототипе сигнала irq_controller в модулях riscv_core и riscv_unit.

Рисунок 3. Структурная схема блока приоритетных прерываний.

Разрядность сигналов irq_req_i, mie_i, irq_ret_o изменилась. Теперь это 16-разрядные сигналы. Сигнал, который ранее шел на выход к irq_ret_o теперь идет на вход irq_ret_i модуля daisy_chain. Формирование кода причины прерывания irq_cause_o перенесено в модуль daisy_chain.

Порядок выполнения работы

Опишите модуль daisy_chain.
1. При формировании верхнего массива элементов И с рис. 2, вам необходимо воспользоваться сформировать 16 непрерывных присваиваний через блок generate for.
2. Формирование нижнего массива элементов И можно сделать с помощью одного непрерывного присваивания посредством операции побитовое И.
3. Проверьте модуль daisy_chain с помощью модуля tb_daisy_chain.
Интегрируйте модуль daisy_chain в модуль irq_controller по схеме, представленной на рис. 3.
1. Не забудьте обновить разрядность сигналов irq_req_i, mie_i, irq_ret_o.
2. Также не забудьте обновить разрядность сигналов irq_req_i, irq_ret_o в riscv_core и riscv_unit, также использовать младшие 16 бит сигнала mie вместо одного при подключении модуля irq_controller.
