Проверка работы регистрового файла на ПЛИС

Если вы не понимаете, что лежит в этой папке, или если надо вспомнить, как прошить ПЛИС, можно воспользоваться этой инструкцией

Для работы с регистровым файлом, необходимо выставлять сигналы адресов и данных. У платы недостаточно переключателей, для такого количества входов регистрового файла, поэтому подача сигналов на вход происходит в несколько этапов.
Сперва можно ввести один из адресов регистрового файла (A1/A2/A3). Ввод осуществляется через SW[4:0]. Для того, чтобы выставить введенный адрес на какой-то из входов адреса, необходимо нажать одну из следующих кнопок:

1. BTNL чтобы выставить значение с SW[4:0] на A1
2. BTNC чтобы выставить значение с SW[4:0] на A2
3. BTNR чтобы выставить значение с SW[4:0] на A3

(расположение кнопок смотри на изображениях ниже).

После выставления адресов, переключатели можно использовать в качестве ввода первых шестнадцати бит данных. Для записи введенных данных по адресу A3 используется кнопка BTND, для чтения данных по адресам A1, A2 (с выводом результатов чтения на семисегментные индикаторы) используется кнопка BTNU.

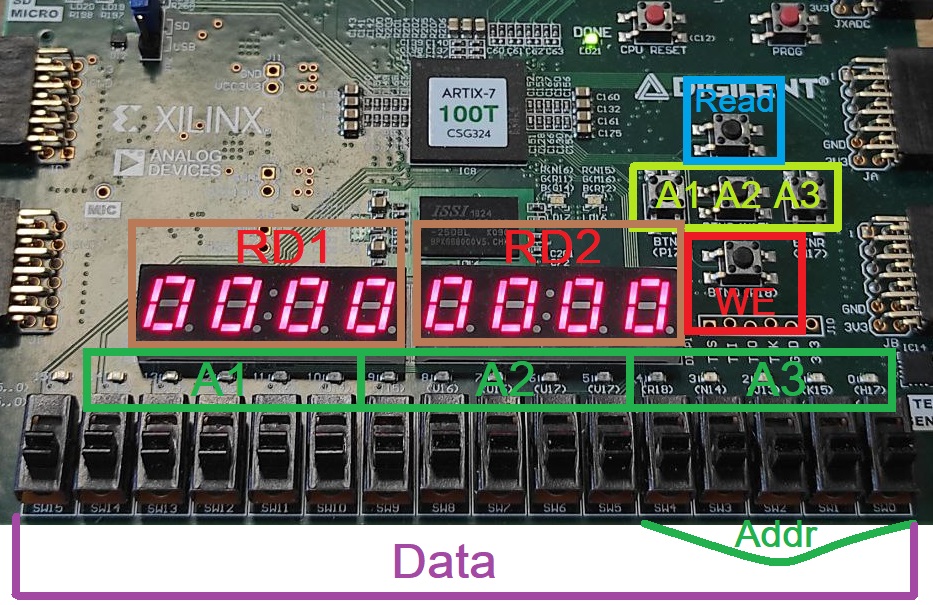

Управление регистровым файлом.

Ниже показан пример последовательности действий для работы с платой.

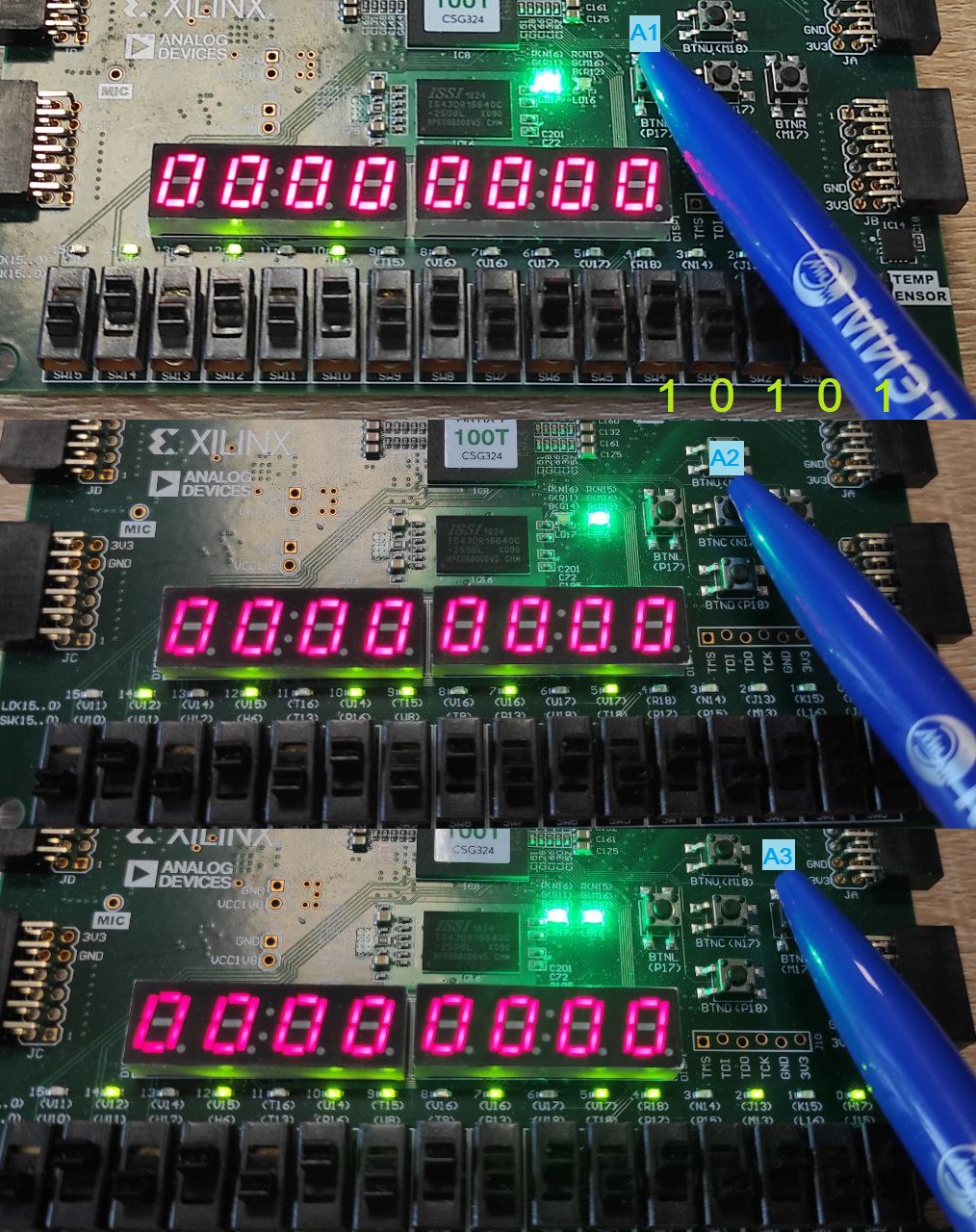

Установка значения 5'b10101 на входы A1,A2,A3.

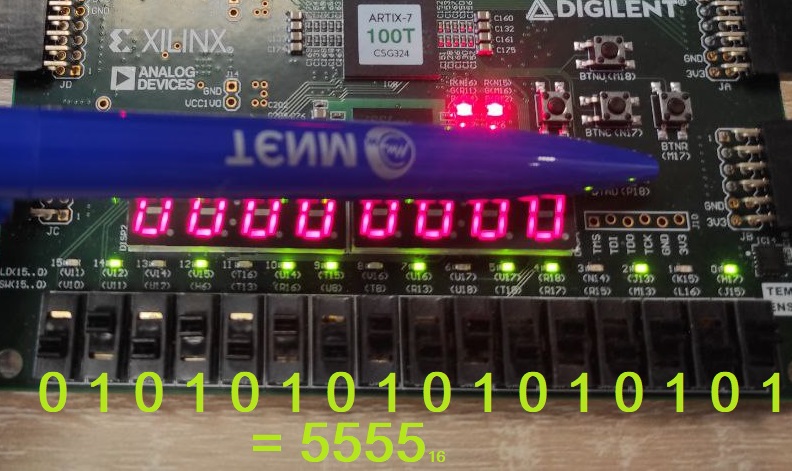

Запись информации по адресу А3.

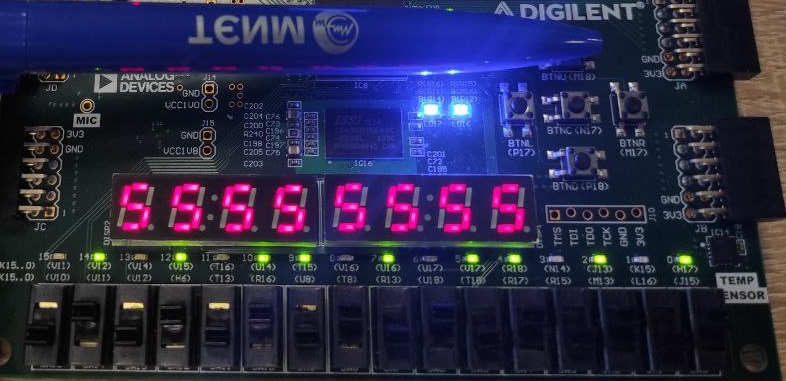

Чтение по адресам А1 и А2.

Для того чтобы считать информацию по любому адресу, достаточно установить желаемый адрес на один из портов чтения и нажать на кнопку чтения.

Попробуйте записать информацию в нулевой регистр, затем по другим адресам, после чего считайте записанную информацию и убедитесь, что она соответствует той, которую вы записывали (с учетом особенностей регистрового файла RISC-V).
