Руководство по работе с ошибками обработки кода
Некоторые ошибки (например ошибки синтаксиса или иерархии) могут привести к тому, что САПР не сможет построить схему или запустить симуляцию.
Без должного опыта, при подобных ошибках можно растеряться, т.к. всплывающие окна, сообщающие об этих ошибках малоинформативны (см. рис. 1-2).
Предположим, мы забыли поставить точку с запятой в конце одного из присваиваний, и попробовали запустить моделирование.
В результате, всплывающие окна, представленные на рис. 1-2.

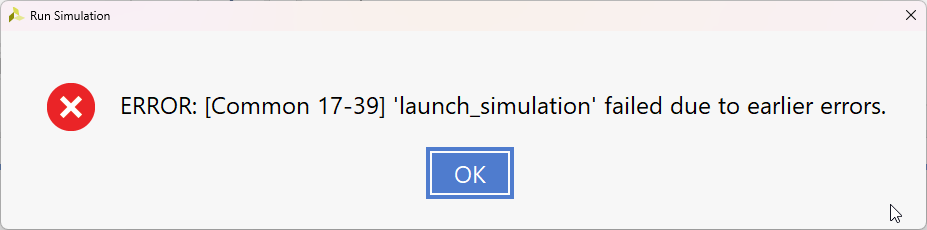

Рисунок 1. Первое всплывающее окно при попытке запустить моделирование проекта с синтаксической ошибкой.
Рисунок 2. Второе всплывающее окно при попытке запустить моделирование проекта с синтаксической ошибкой.
Во втором окне есть кнопка Open Messages View. Нажмём её. Будет активировано окно сообщений, представленное на рис. 3.

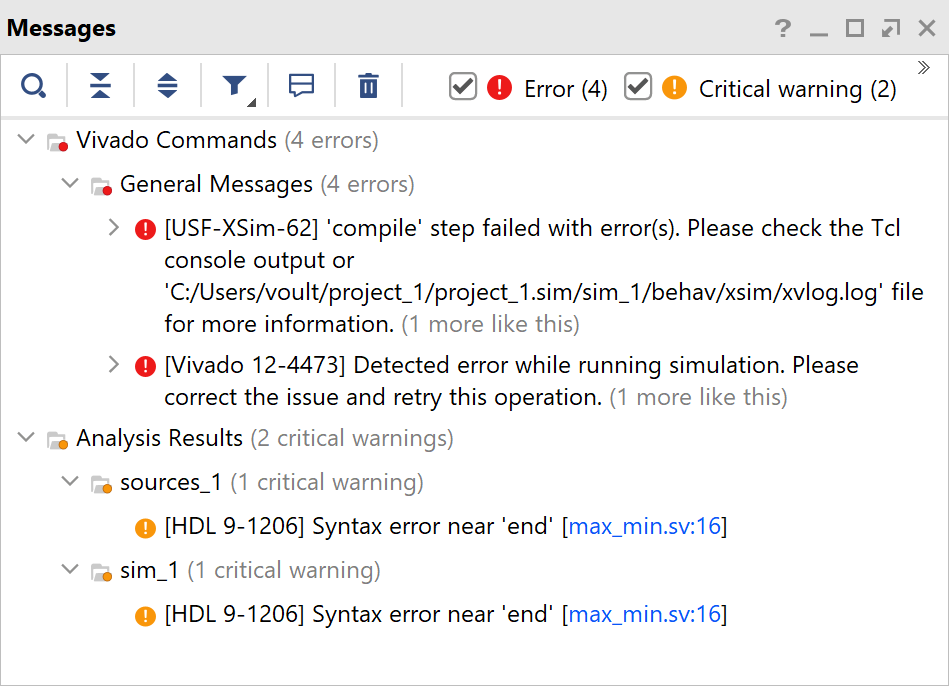

Рисунок 3. Окно сообщений после неудачной попытки запуска симуляции.
Сообщения из раздела Vivado commands на рис. 2 дают мало информации. Однако здесь же есть критические предупреждения о синтаксической ошибке с возможностью перейти к строчке в файле, вызвавшей это предупреждение. Разумеется, не всегда САПР может сообщить доступным языком в чем именно ошибка, в данном случае, он просто обнаружил что ключевое слово end встретилось не там, где оно должно было бы быть (оно встретилось до завершения оператора присваивания, который должен был быть завершен символом ;). В этом случае, вам необходимо самим разобраться в чем именно заключается ошибка (для этого вы можете кликнуть по гиперссылке в критическом предупреждении — откроется редактор с местом ошибки).
Помните, что большая часть сообщений в данном окне сохраняется даже если ошибка будет исправлена, поэтому рекомендуется очищать окно сообщений, в случае если появились ошибки и уже сложно понять какие из них старые, а какие из них новые. Сделать это можно, нажав на иконку корзины в окне сообщений. При этом удалятся не все ошибки, а только те, которые были вызваны процессами, запущенными пользователем. К примеру, если очистить окно сообщений, не исправив указанную ошибку, пропадут только ошибки из раздела Vivado commands. Дело в том, что критические предупреждения появились не после того, как мы попытались запустить моделирования, а после того, как Vivado автоматически запустил инструменты анализа кода. Делает он это автоматически каждый раз, когда сохраняется файл. Эти ошибки пропадут только когда повторный анализ покажет, что они были исправлены.
