README.md

Лабораторная работа 11 "Интеграция подсистемы прерываний"

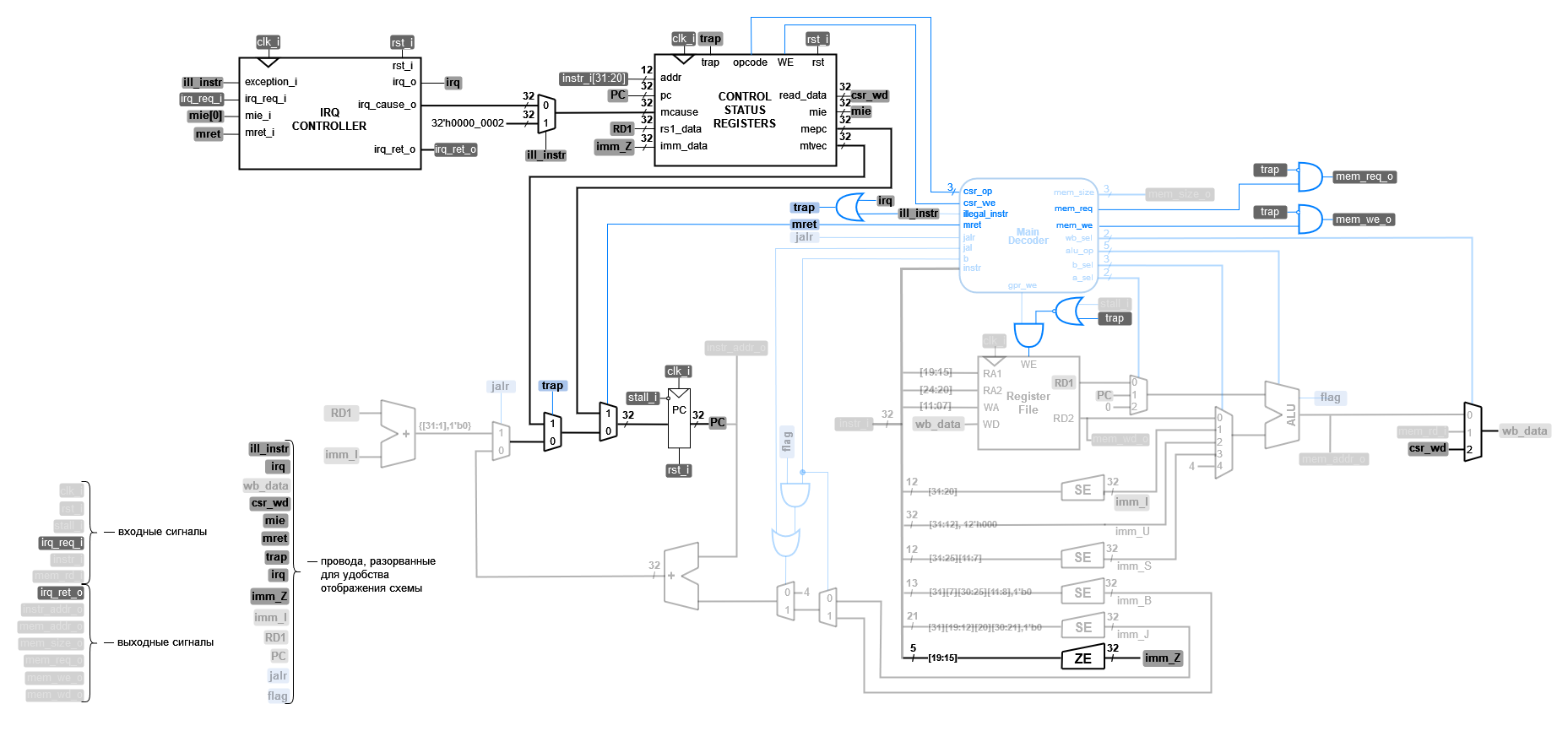

После реализации подсистемы прерываний, её необходимо интегрировать в процессорную систему. Для этого необходимо обновить модуль riscv_core по приведенной ниже схеме:

../../.pic/Labs/lab_08_lsu/fig_01.drawio.png

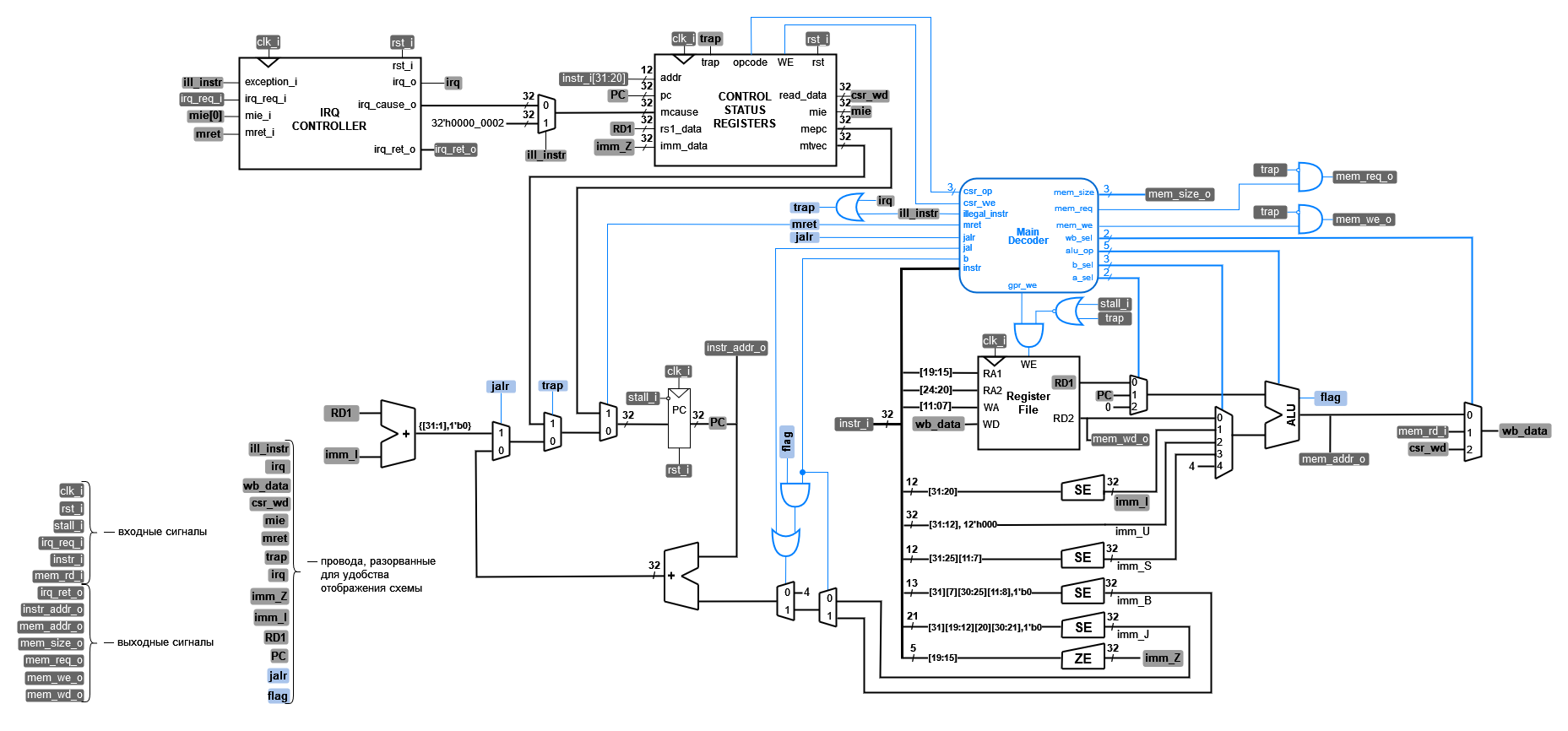

Схема без выделения новых частей относительно старой версии модуля

../../.pic/Labs/lab_11_irq_integration/fig_01.drawio.png

Задание

Интегрировать модули csr_controller и irq_controller в модуль riscv_core.

Порядок выполнения работы

  1. Интегрируйте модули csr_controller и irq_controller в модуль riscv_core.
    1. Обратите внимание, что что в модуле riscv_core появились новые входные и выходные сигналы: irq_req_i и irq_ret_o. Эти сигналы должны быть использованы при подключении riscv_core в модуле riscv_unit.
      1. Ко входу irq_req_i должен быть подключен провод irq_req, другой конец которого пока не будет ни к чему подключен (в следующей лабораторной это будет изменено).
      2. К выходу irq_ret_o необходимо подключить провод irq_ret, который также пока не будет использован.
  2. После интеграции модулей, проверьте процессорную систему с помощью программы, текст которой был представлен в ЛР10 с помощью предоставленного тестбенча.
