Проверка работы регистрового файла на ПЛИС
Если вы не понимаете, что лежит в этой папке, или если надо вспомнить, как прошить ПЛИС, можно воспользоваться этой инструкцией
Note
Список подключенной периферии
- Переключатели — установки адреса, данных.
BTND— запись...
Переключатели и кнопки
Для работы с регистровым файлом, необходимо выставлять сигналы адресов и данных. У платы недостаточно переключателей для такого количества входов регистрового файла, поэтому адреса и данные задаются одним источником ввода:
-
Ввод адресов (
read_address1_i/read_address2_i/write_address_i) регистрового файла осуществляется через переключателиSW[14:0]. Соответствие следующее:SW[ 4: 0]—write_address_iSW[ 9: 5]—read_address2_iSW[14:10]—read_address1_i
Для того чтобы выставить введенные адреса на входные порты регистрового файла, необходимо нажать кнопку
BTND. Таким образом, происходит запоминание адресов в элемент памяти. -
Ввод данных (
write_data_i) регистрового файла осуществляется через переключателиSW[15:0]. Таким образом, можно выставить только нижние 16 бит данных. Для записи введенных данных по адресуwrite_address_iиспользуется кнопкаBTNR.
Светодиоды
Светодиоды LED[14:0] отображают адреса (read_address1_i/read_address2_i/write_address_i), которые выставлены в данный момент на порты регистрового файла:
LED[ 4: 0]—write_address_iLED[ 9: 5]—read_address2_iLED[14:10]—read_address1_i
Семисегментные индикаторы
На левом блоке семисегментных индикаторов (индикаторы 7-4) отображаются нижние 16 бит порта read_data1_o, а не правом блоке семисегментных индикаторов (индикаторы 3-0) отображаются нижние 16 бит порта read_data2_o.
Управление регистровым файлом.

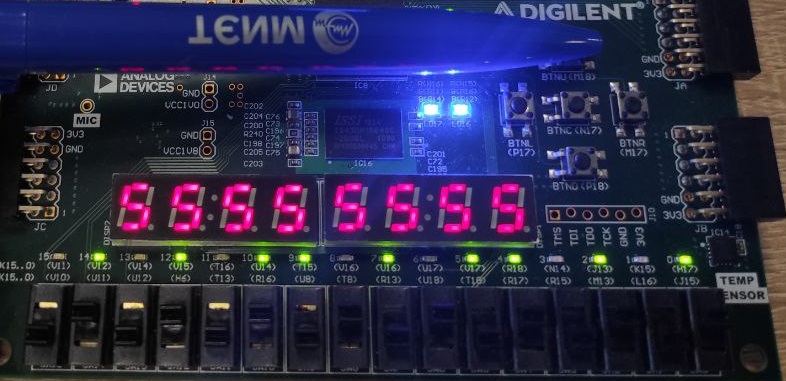

Ниже показан пример последовательности действий для работы с платой.

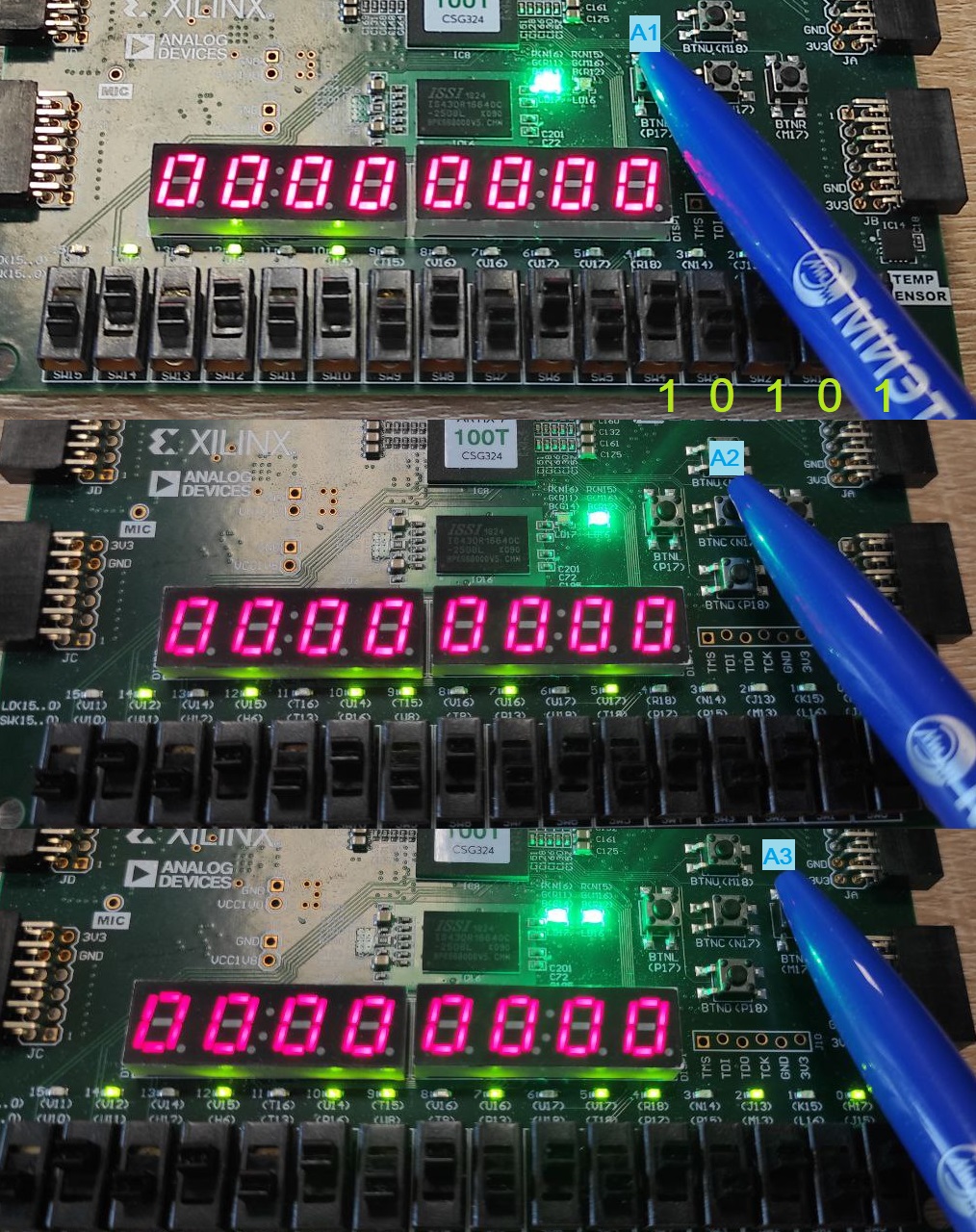

Установка значения 5'b10101 на входы A1,A2,A3.
Запись информации по адресу А3.

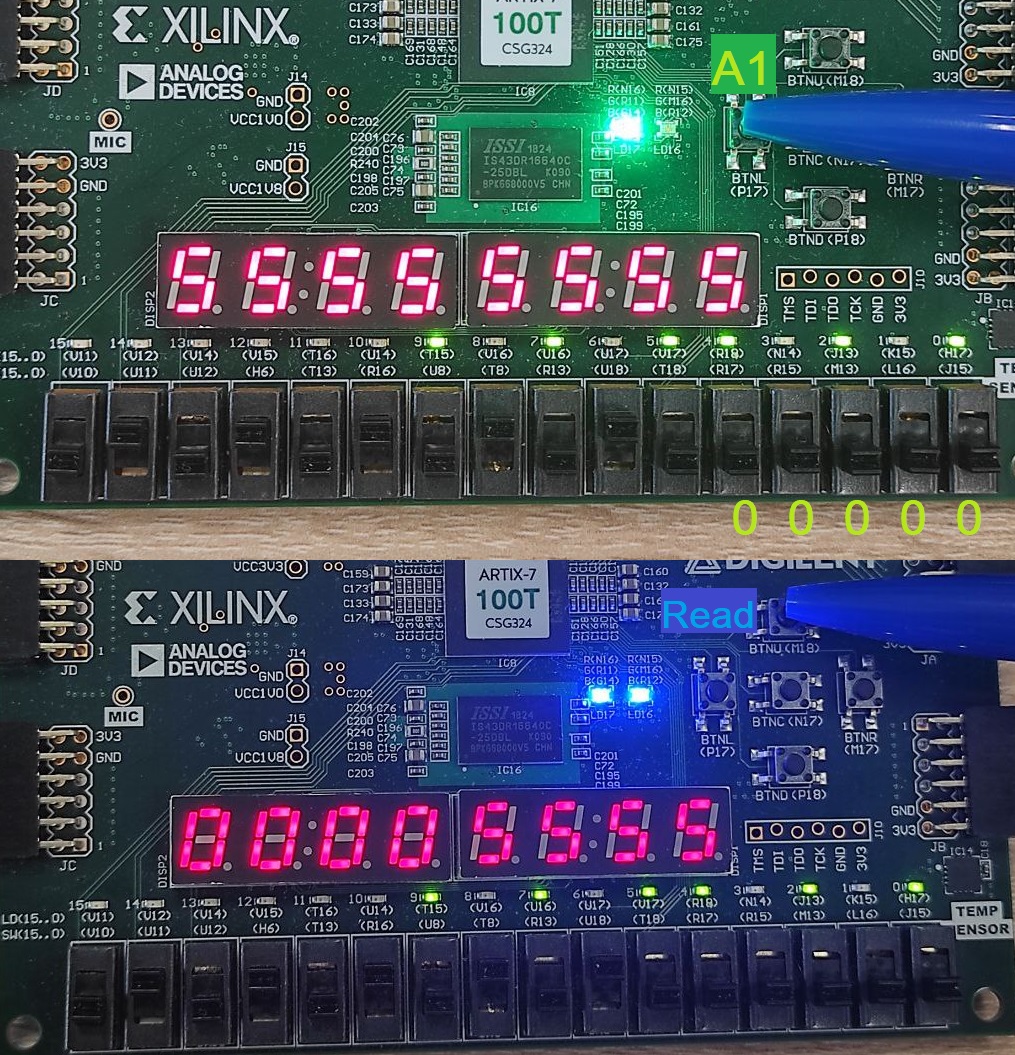

Чтение по адресам А1 и А2.
Для того чтобы считать информацию по любому адресу, достаточно установить желаемый адрес на один из портов чтения и нажать на кнопку чтения.
Попробуйте записать информацию в нулевой регистр, затем по другим адресам, после чего считайте записанную информацию и убедитесь, что она соответствует той, которую вы записывали (с учетом особенностей регистрового файла RISC-V).
