Лабораторная работа 11 "Интеграция подсистемы прерываний"

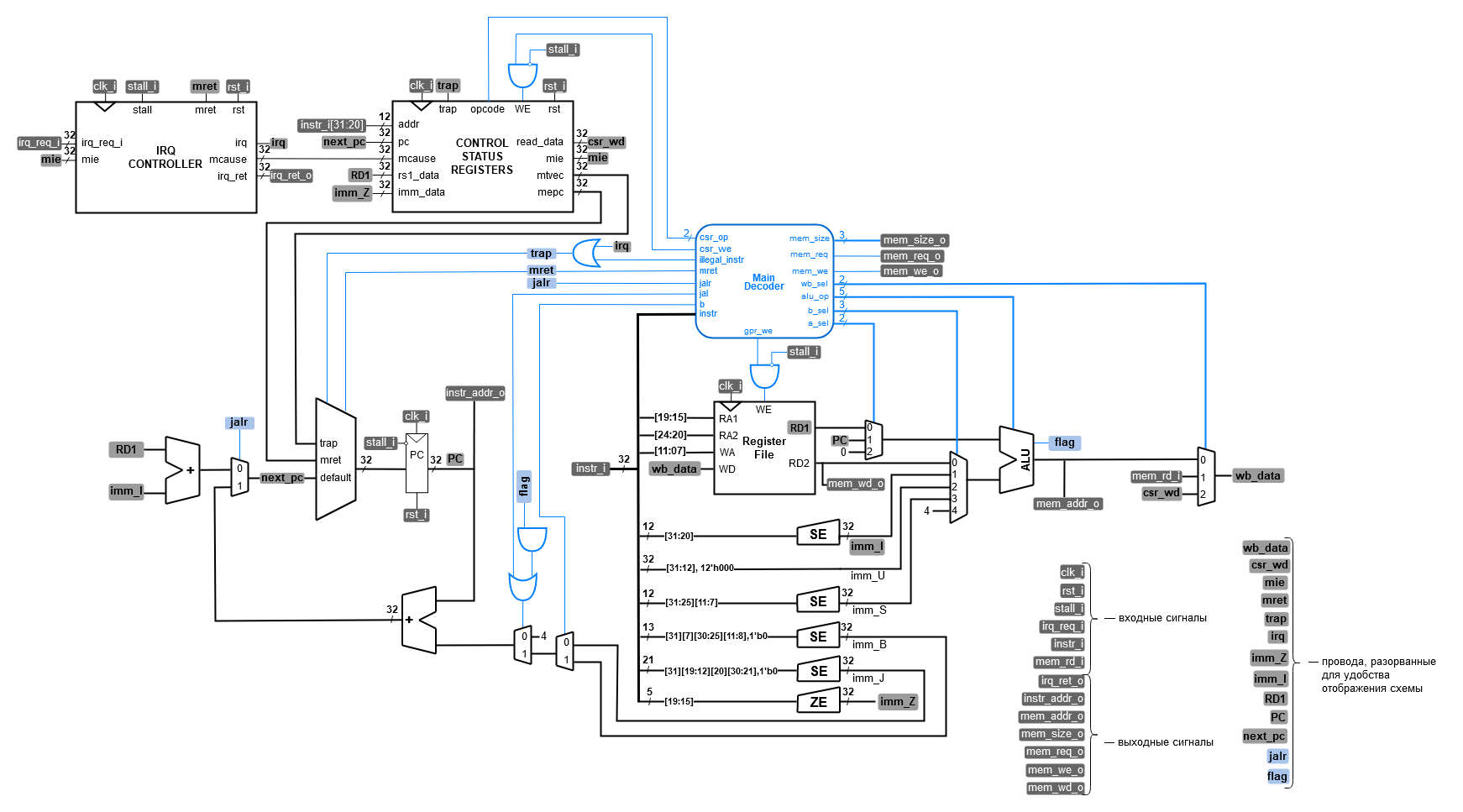

После реализации подсистемы прерываний, её необходимо интегрировать в процессорную систему. Для этого необходимо обновить модуль riscv_core по приведенной ниже схеме:

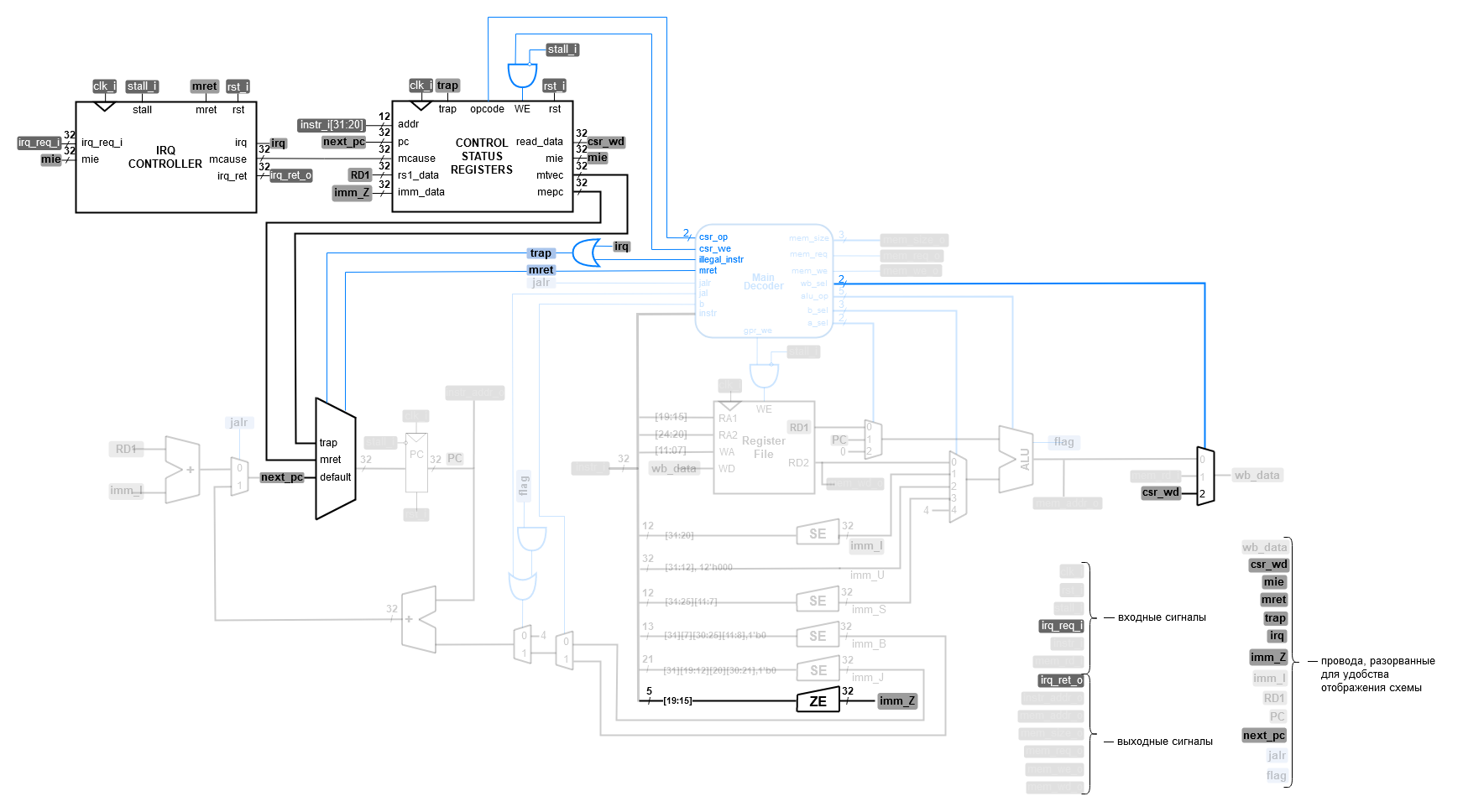

Схема выделения новых частей относительно старой версии модуля

Задание

Интегрировать модули csr_controller и irq_controller в модуль riscv_core.

Порядок выполнения работы

1. Интегрируйте модули csr_controller и irq_controller в модуль riscv_core.

   1. Обратите внимание, что что в модуле riscv_core появились новые входные и выходные сигналы. Эти сигналы должны быть подключены и в модуле riscv_unit (просто в виде проводов, которые с другой стороны не подключены ни к чему, в следующей лабораторной мы найдем им применение).
   2. Большой мультиплексор на схеме, определяющий записываемое в PC значение является мультиплексором с приоритетами (в первую очередь проверяется сигнал trap, затем, если он равен нулю, проверяется сигнал mret, и только если оба предыдущих равны нулю выдается значение default). Такой мультиплексор можно описать как на цепочке выражений if-else-if, так и с помощью выражения case в качестве управляющего сигнала которого подана единица, а выбор осуществляется не по значениям, а по сигналам:

   case(1'b1)
   a: ...
   b: ...
   c: ...


2. После интеграции модулей, проверьте процессорную систему с помощью программы из ЛР10 с помощью предоставленного тестбенча.
