# Проверка работы полного 32-битного сумматора в ПЛИС

После того, как вы создали проверили на моделировании 32-разрядный сумматор,
вам необходимо проверить его работу на прототипе в ПЛИС.

Для этого вам потребуется модуль верхнего уровня [`nexys_adder.sv`](nexys_adder.sv),
который позволяет связать вашу логику с периферией, расположенной на плате `Nexys-A7`.
Для его подключения, скачайте и добавьте файл в проект, либо скопируйте содержимое в новый
`.sv` файл вашего проекта. В окне `Sources` нажмите на него ПКМ и выберите `Set as Top`,
после чего в иерархии он станет главным (название главного модуля выделено **жирным** шрифтом).
Более подробно работа с иерархией модулей в САПР Vivado описана
[здесь](../../../Vivado%20Basics/How%20to%20use%20Source%20Window.md).

Для того, чтобы входы и выходы этого модуля были соединены с нужными входами и выходами ПЛИС,
нужно в проекте выбрать `Add or create constraints` и подключить файл
[`nexys_a7_100t.xdc`](nexys_a7_100t.xdc). На _рис. 1_ представлен пример иерархии проекта,
готовой к созданию битстрима (двоичного файла, предназначенного для конфигурации ПЛИС таким образом,
чтобы она воспроизводила логику описанного вами модуля).

![../../../.pic/Labs/board%20files/nexys_adder0.png](../../../.pic/Labs/board%20files/nexys_adder0.png)

_Рисунок 1. Пример иерархии проекта с модулем верхнего уровня `nexys_adder`._

После этого наше устройство будет выглядеть, как представлено на _рис. 2_:

![../../../.pic/Labs/board%20files/nexys_adder1.drawio.svg](../../../.pic/Labs/board%20files/nexys_adder1.drawio.svg)

_Рисунок 2. Структурная схема модуля `nexys_adder`._

Модуль `nexys_adder` позволяет подавать данные с переключателей <span style="color:#FF6666;">❶</span> на входы `a_i`, `b_i`,
а так же передавать входной бит переноса с помощью кнопки <span style="color:#FF6666;">❷</span> `BTND` на вход `carry_i`.

Переключатели делятся пополам между операндами `a_i`, `b_i` (переключатели `sw[7:0]` относятся к
операнду `b_i`, переключатели `sw[15:8]` относятся к операнду `a_i`). Так как переключателей
всего 16, каждому операнду достается только по 8. Таким образом, с переключателей можно ввести
8 младших бит каждого из операнда.

Старшие биты дополняются нулями, это значит что на нашем прототипе можно складывать числа в
диапазоне [0:255] (плюс можно прибавлять входной бит переноса),
а значит диапазон результатов будет [0:511].

Семисегментные индикаторы <span style="color:#FF6666;">❸</span> отображают на левом блоке значение операндов `a_i` и `b_i`
в шестнадцатеричном формате, а на правом — результат сложения. Светодиоды <span style="color:#FF6666;">❹</span>,
расположенные над переключателями, дублируют сумму, представляя ее в двоичном формате.

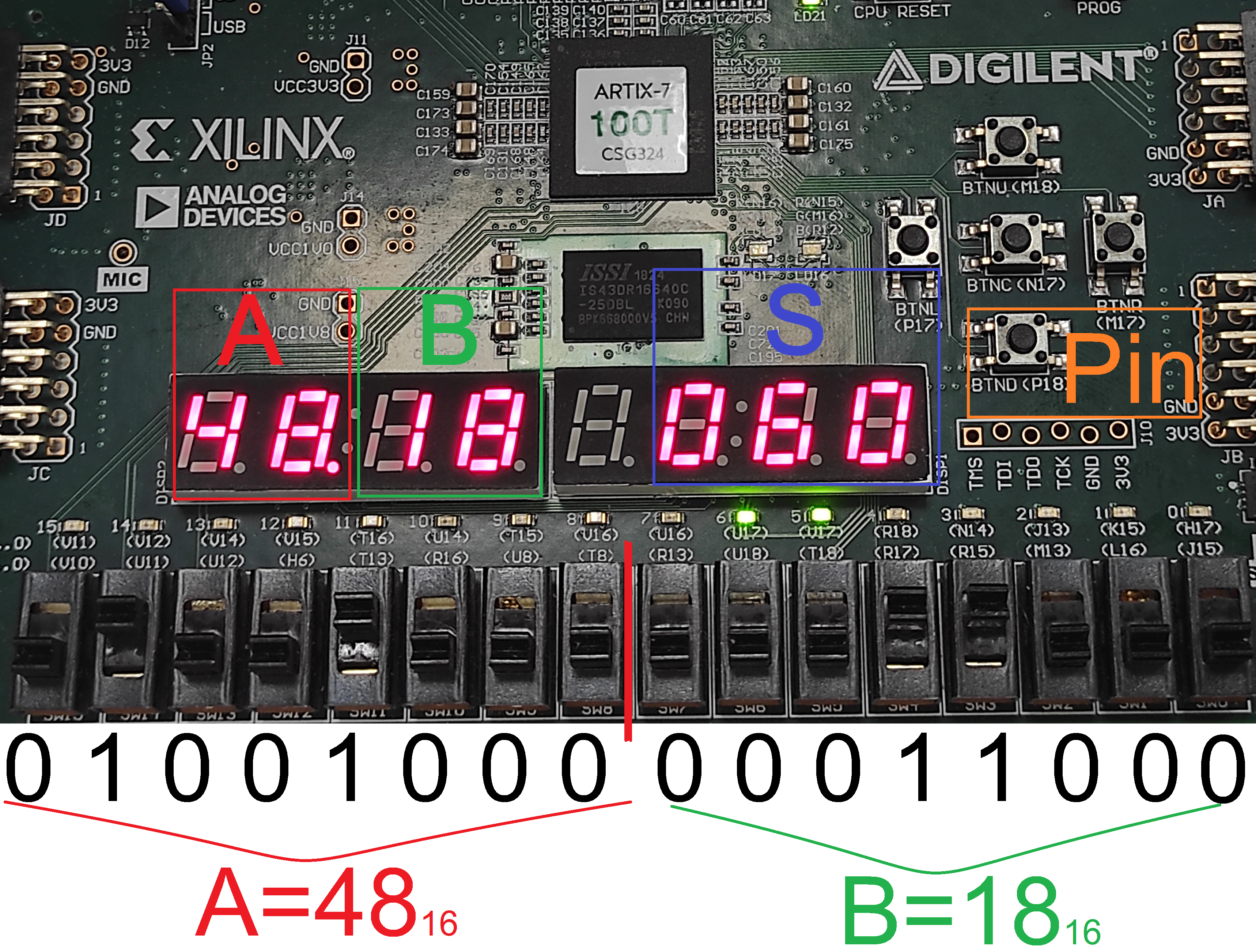

На _рис. 3_ показано сложение `(A=0x48) + (B=0x18) == 0x60` при нулевом входном переносе
(нулевом, т.к. не нажата кнопка `BTND` aka сигнал `Pin`)

![../../../.pic/Labs/board%20files/nexys_adder2.png](../../../.pic/Labs/board%20files/nexys_adder2.png)

_Рисунок 3. Использование сумматора для вычисления выражения `0x48 + 0x18` в ПЛИС._

Дальше нужно создать битстрим и прошить его в ПЛИС по
[инструкции](../../../Vivado%20Basics/How%20to%20program%20an%20fpga%20board.md).
